Paràmetres del producte

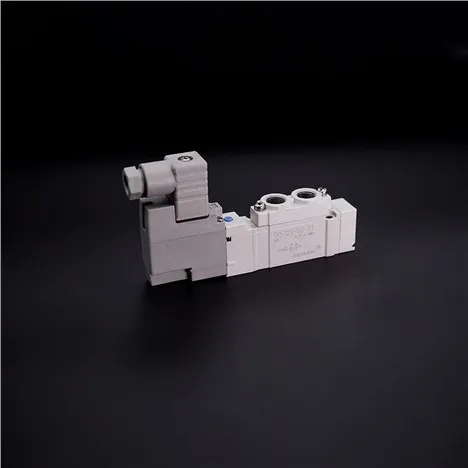

Sy 5120-5 fort -01 vàlvula de solenoide pneumàtic
Diferents fabricants utilitzen diverses designacions per als ports de vàlvules de solenoide pneumàtics, però s’utilitzen àmpliament dos estàndards comuns:
- Números (ISO 11727):
- Subministrament Aeroport (1): es connecta a la subministrament d'aire d'entrada .
- Ports de sortida (2, 4): control del flux d'aire al cilindre .
- Ports d'escapament (3, 5): maneja l'aire d'escapament del cilindre .
- Subministrament Aeroport (P): es connecta al subministrament d'aire d'entrada .
- Ports de sortida (a, b): control del flux d'aire al cilindre .
- Ports d'escapament (EA, EB): MANELL AIRE AIRE del cilindre .
|
Sèrie |
SY3000 |
SY5000 |
SY7000 |
Sy9000 |
|
|
Fluid |
Aire |
||||
|
Intern pilot |
2 posició sol |
0,15 a 0,7 |
|||
|
2 posició doble |
0,1 a 0,7 |
||||
|
3 posició |
0,2 a 0,7 |
||||
|
Ambient i fluid temperatura (C) |
-10 a 50 (sense congelació) |
||||
|
Max . Operació |
2 posició Single, doble |
10 |
5 |
5 |
5 |
|
3 posició |
3 |
3 |
3 |
3 |
|
|
Substitució manual (operació manual) |
Tipus d'empenta sense bloqueig |
||||
|
Mètode de l'escapament pilot |
Tipus d’escapament comú per a la vàlvula principal i pilot |
||||
|
Lubricació |
No es requereix |
||||
|
Orientació de muntatge |
Sense restriccions |
||||
|
Nota de resistència a l'impacte/vibració (m/s²)) |
150/30 |
||||
|
Encerclament |
DustProof (Terminal*DIN i connector M8: IP65) |
||||
