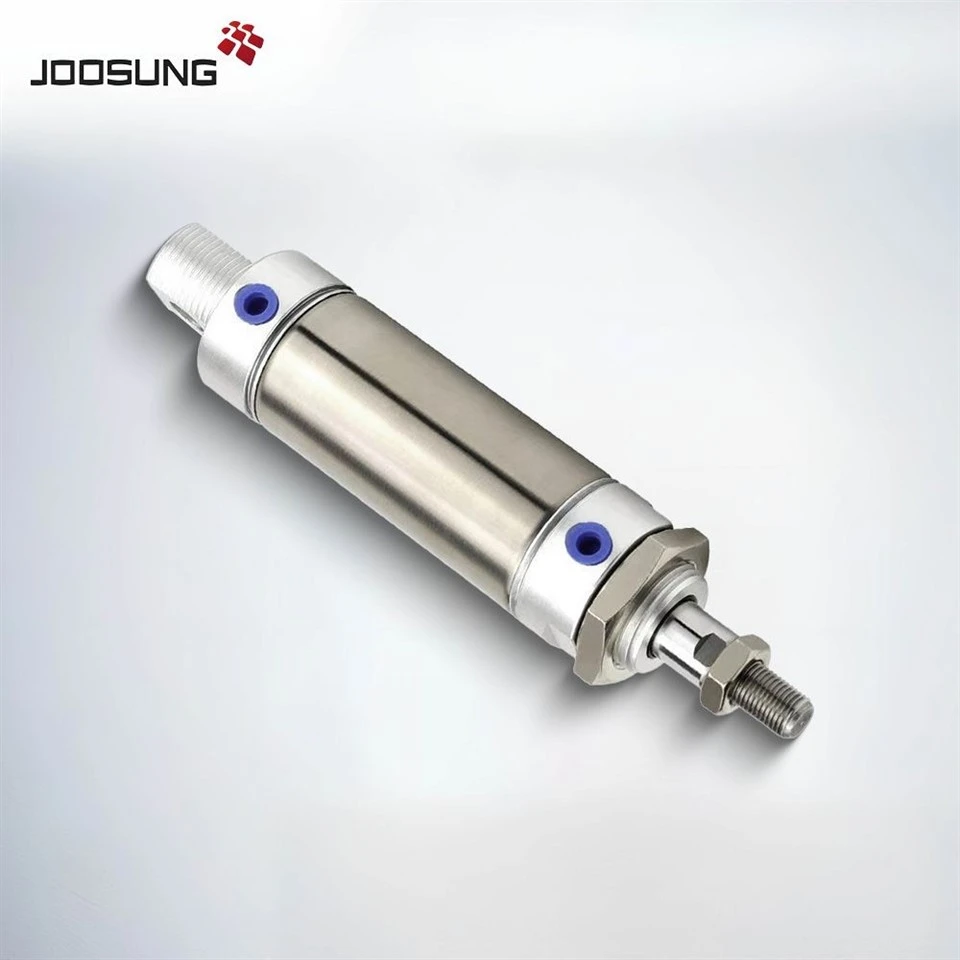

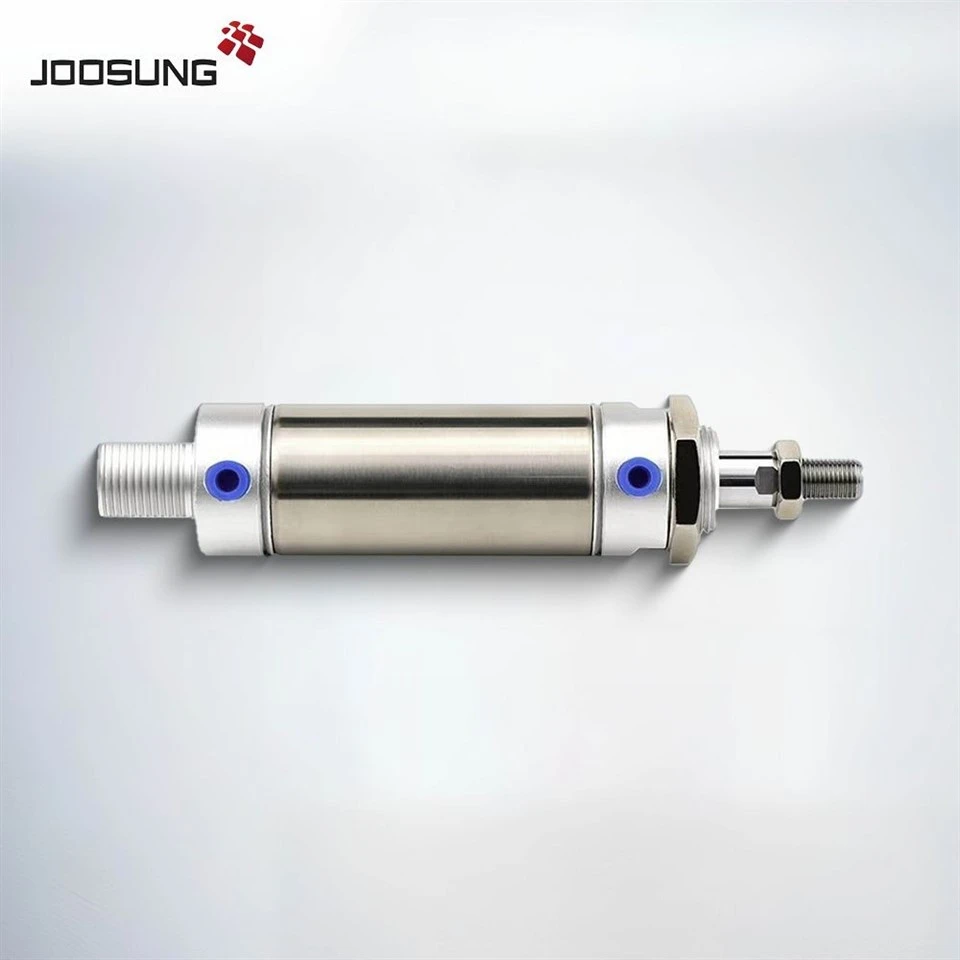

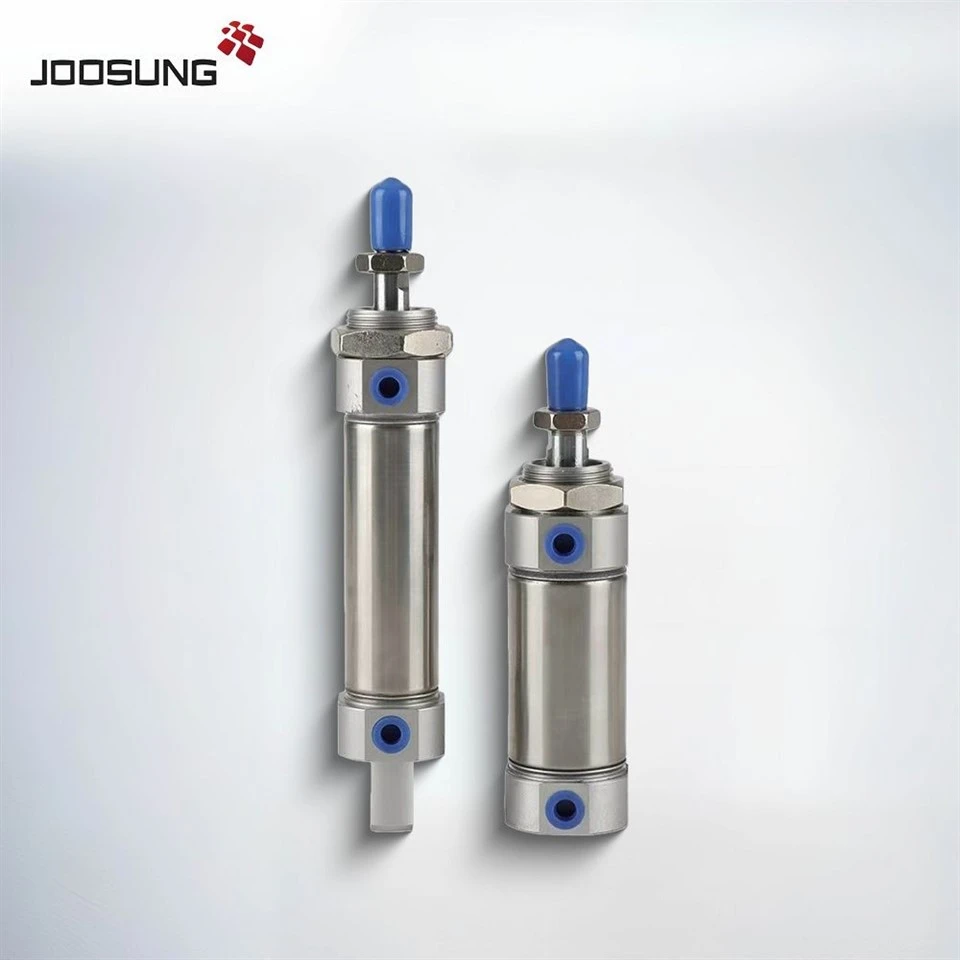

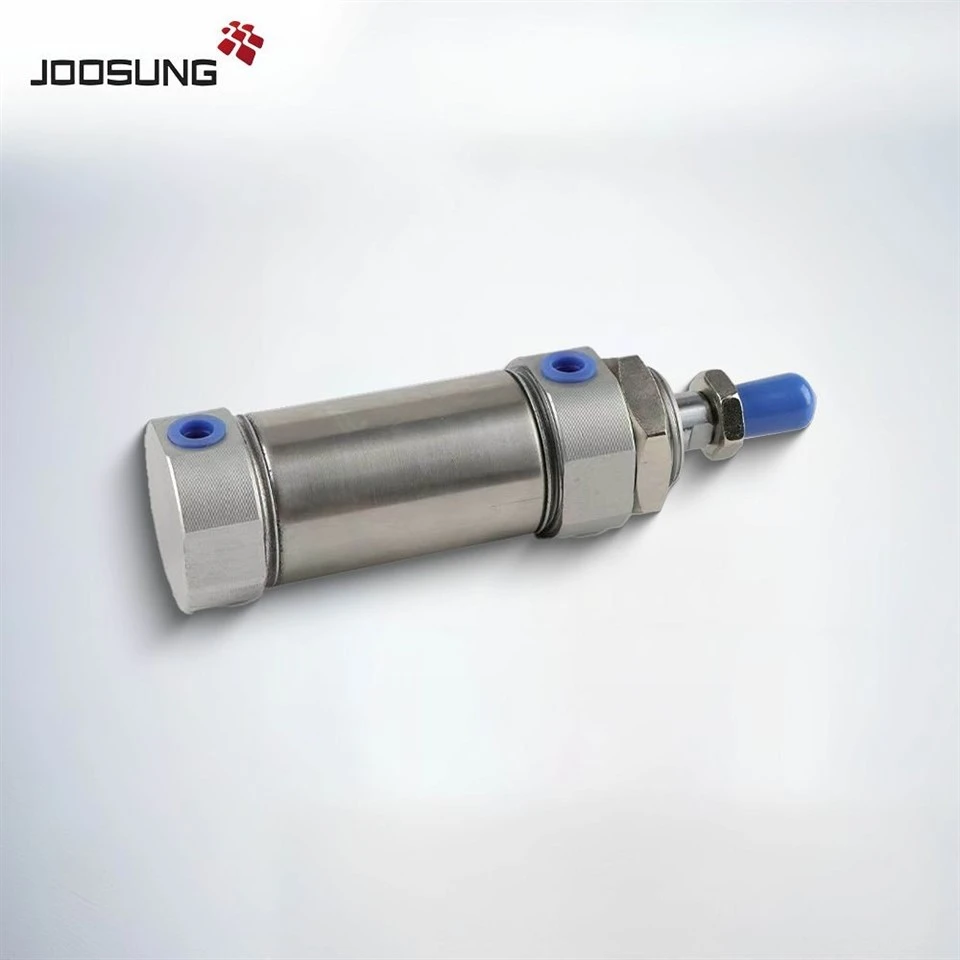

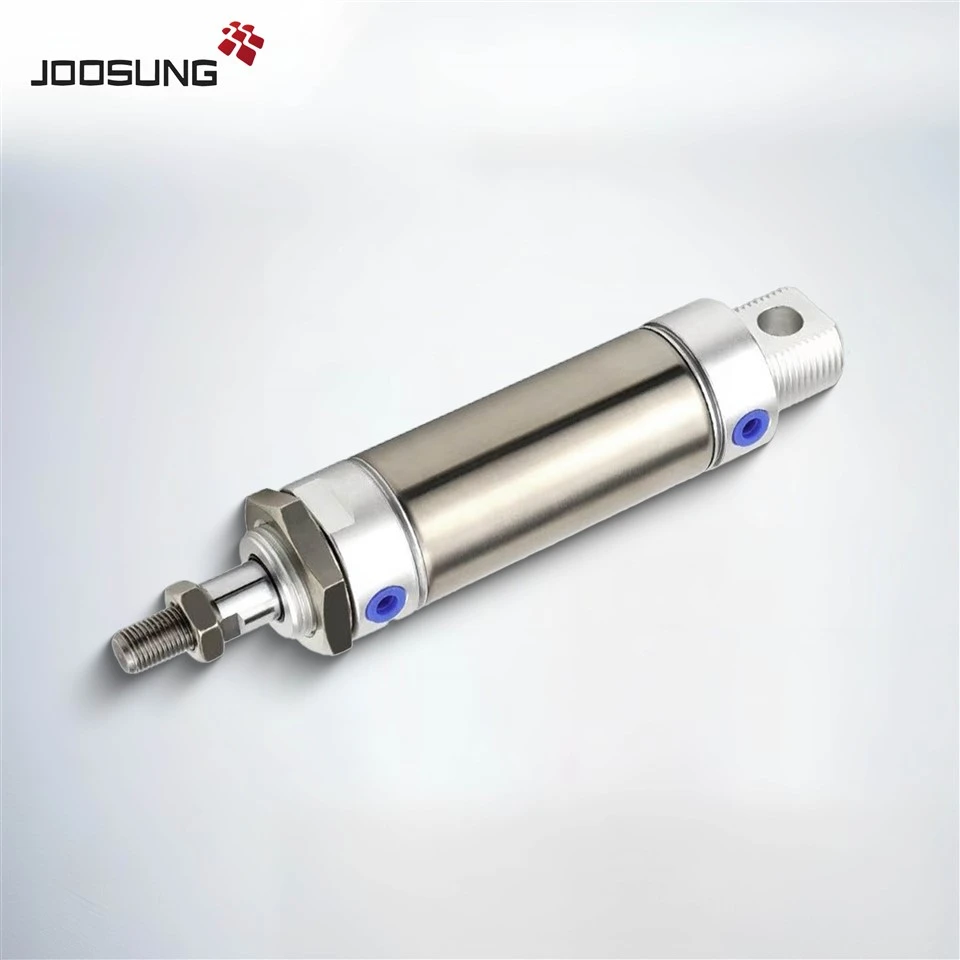

El mini cilindre d'acer inoxidable de la sèrie MF està dissenyat segons l'estàndard JIS i està dissenyat per a sistemes pneumàtics{0}}restringits. Amb el seu tub rodó d'acer inoxidable, l'estructura de segellat de dues vies amb dipòsit d'oli i el coixinet anti-impacte integrat--, el cilindre MF ofereix un funcionament suau i fiable alhora que absorbeix els xocs direccionals durant la inversió de la carrera.
La seva forma compacta-més curta que els cilindres ISO 6432 de diàmetre i carrera equivalents-la fa ideal per a maquinària compacta, automatització de laboratoris i entorns alimentaris o de semiconductors que requereixen resistència a la corrosió i neteja .
|
Com demanar un cilindre pneumàtic de la sèrie MF |
||||||
|
M |
F |
32 |
50 |
20 |
S |
CM |
|
Model |
Mida del forat |
Cilindre |
Carrera ajustable |
Imant |
Contraportada |
|
|
F: Mini cilindre (doble efecte) |
20 mm |
No aquest codi |
En blanc: sense imant |
CA: tipus de pivot |
||
|
FC: Mini cilindre (doble efecte amb coixí) |
||||||
|
SF: Mini cilindre (empenta d'efecte simple) |
25 mm |
|||||
|
TF: Mini cilindre (estirada d'efecte simple) |
||||||
|
FD: Mini cilindre (vareta doble) |
32 mm |
S: Amb imant |
No aquest codi |
|||
|
FCD: Mini cilindre (vareta doble amb coixí) |
||||||
|
FJ: Mini cilindre (carrera ajustable) |
40 mm |
10 20 30 40 50 75 100 |
||||
|
FCJ: Mini cilindre (corsa ajustable amb coixí) |
||||||
Buscant aCilindre d'acer inoxidable robust i compacteper al vostre sistema pneumàtic d'-espai reduït?
ElMini cilindre de la sèrie MFofereix dimensions compatibles amb JIS-, amortiment anti-impacte i alta resistència a la corrosió en un disseny-estalvi d'espai.
Poseu-vos en contacte amb nosaltres ara per obtenir fulls de dades, models CAD i configuracions personalitzades o pressupostos de mostra!
|
Especificació |
|||||
|
Mida del forat (mm) |
20 |
25 |
32 |
40 |
|
|
Tipus d'actuació |
Doble efecte, Doble efecte amb coixí, Simple efecte |
||||
|
Fluid |
Aire (que es filtrarà amb un element de filtre de 40 μm) |
||||
|
En funcionament |
Doble acció |
0,15 ~ 1,0 MPa (22 ~ 145 psi) (1,5 ~ 10,0 bar) |
|||
|
Acció única |
0,2 ~ 1,0 MPa (28 ~ 145 psi) (2,0 ~ 10,0 bar) |
||||
|
Pressió de prova |
1,5 MPa (215 psi) (15 bar) |
||||
|
Grau de temperatura |
-20~70 |
||||
|
Interval de velocitat mm/s |
Doble efecte: 30~800 Simple efecte: 50~800 |
||||
|
Tolerància al traç |
0~150+16°>150+1;5 |
||||
|
Tipus de coixí |
Sèrie MFC/MFCD/MFCJ: coixí variable; Altres sèries: para-xocs |
||||
|
Mida del port [Nota 1] |
1/8" |
1/4" |
|||
|
Model de sèrie |
Models disponibles |
|
Sèrie MF20 |
MF20-25, MF20-50, MF20-75, MF20-80, MF20-100, MF20-125, MF20-150, MF20-160 MF20-175, MF20-200, MF20-250, MF20-300 |
|
Sèrie MF25 |
MF25-25, MF25-50, MF25-75, MF25-80, MF25-100, MF25-125, MF25-150, MF25-160 MF25-175, MF25-200, MF25-250, MF25-300, MF25-300, MF25-300, MF25-25-40 |
|
Sèrie MF32 |
MF32-25, MF32-50, MF32-75, MF32-80, MF32-100, MF32-125, MF32-150, MF32-160 MF32-175, MF32-200, MF32-250, MF32-300, MF32-300, MF32-3250, MF32-350 |
|
Sèrie MF40 |
MF40-25, MF40-50, MF40-75, MF40-80, MF40-100, MF40-125, MF40-150, MF40-160 MF40-175, MF40-200, MF40-250, MF40-300, MF40-300, MF40-40-450, MF40-300 |
